一つの表示機で発生中の状態をピックアップして
切り替える回路を紹介します。

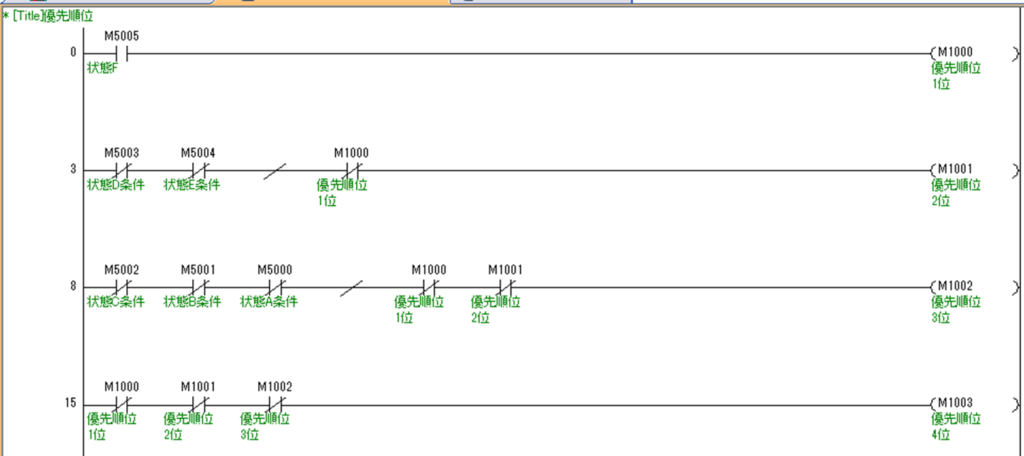

まず、回路の一番上に優先順位回路を作成します。
これを作っておくことで非常停止等、重要な表示を優先させる事ができます。

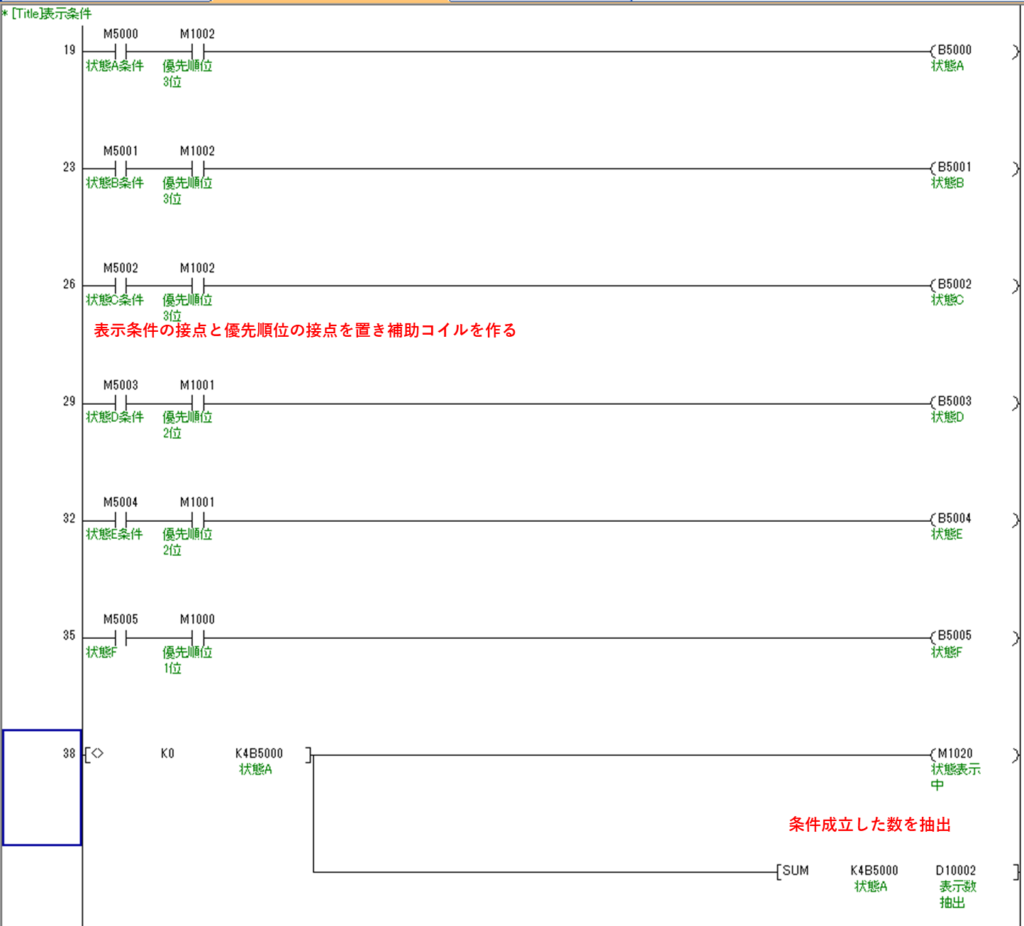

次に表示条件(M5000~)と優先順位の補助コイル(B5000~)を作ります。
その下に表示中のコイルと表示数を抽出するSUM命令を置きます。

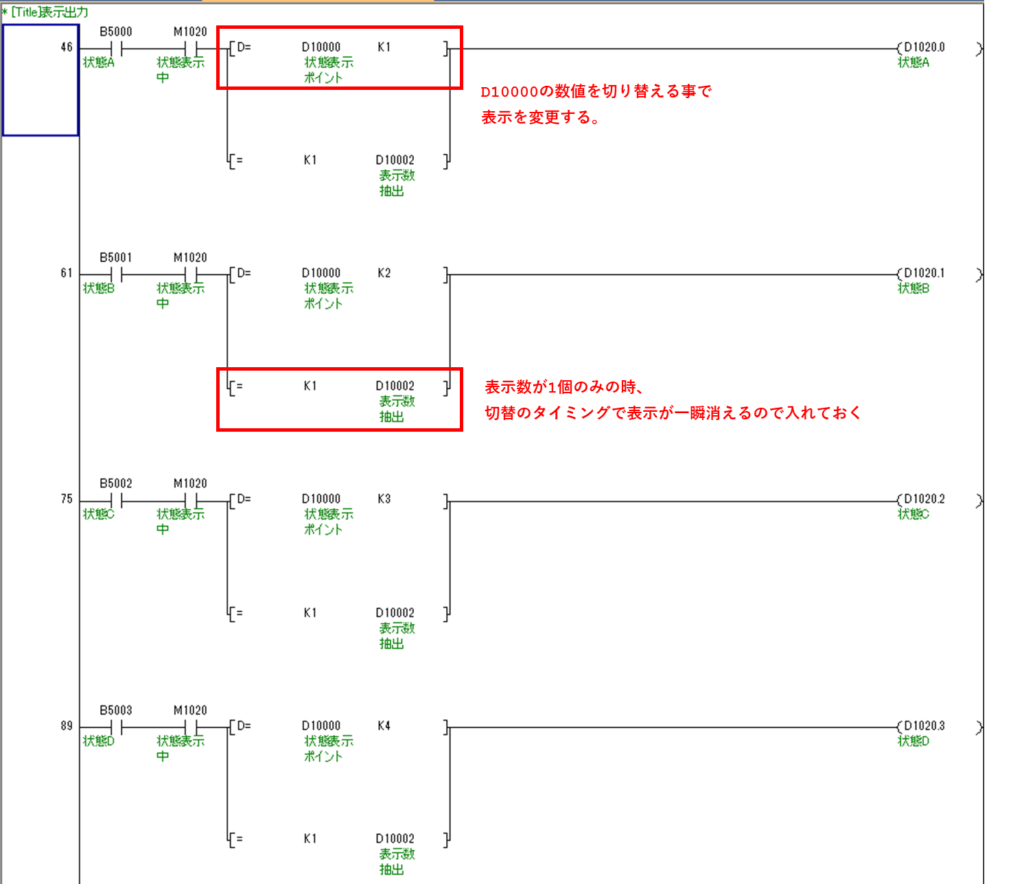

次に実際の表示出力回路を作っていきます。
上で作成した条件補助接点(B5000~)と表示出力アドレス(D1020)を作ります。

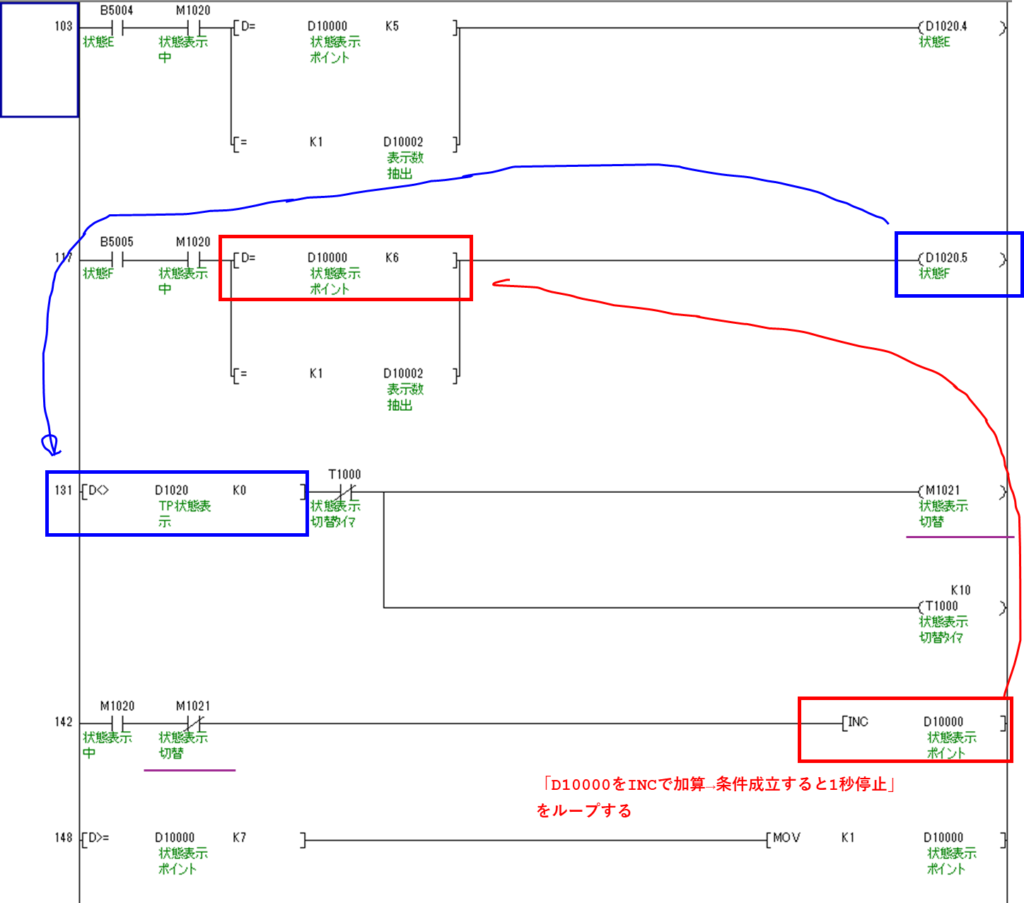

最後に表示を切り替える為の回路を作成します。
D10000の数値を変更することで表示を切り替えていきます。

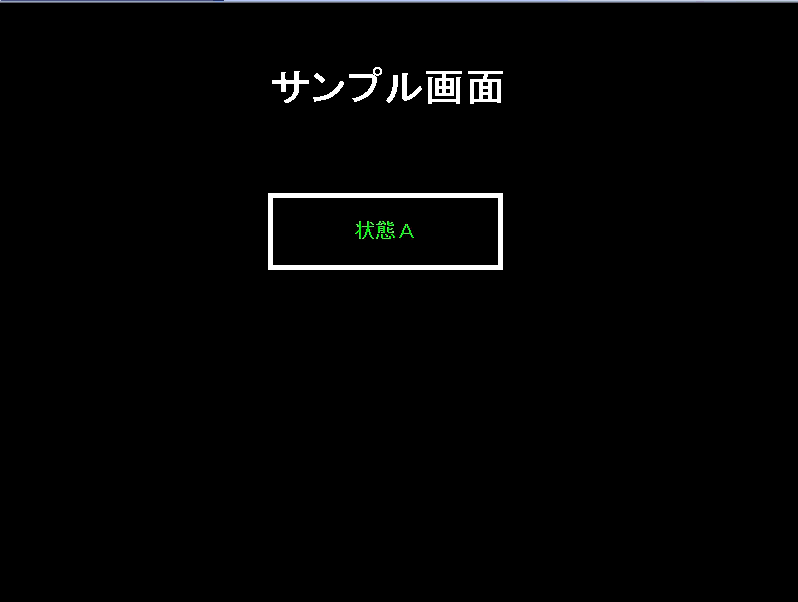

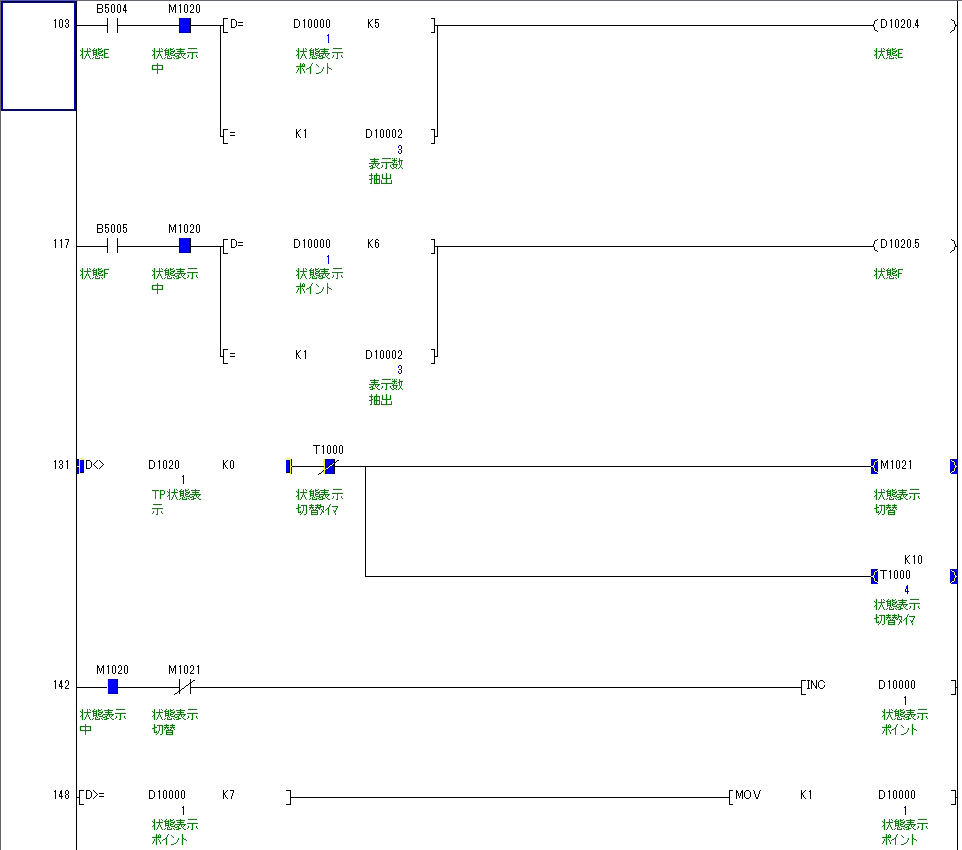

実際に動作させるとこのように動きます。
1つの表示機に複数の表示を盛り込めるので画面すっきりします。
